ICP光譜儀垂直觀測、水平觀測與雙向觀測的區別

在ICP光譜儀炬管組件中產生的ICP光源，其觀察方式有3種，分別是：垂直觀察(Radial)、水平觀察(Axial)和雙向觀察(DUO)，下面就來分析一下。

一、垂直觀測

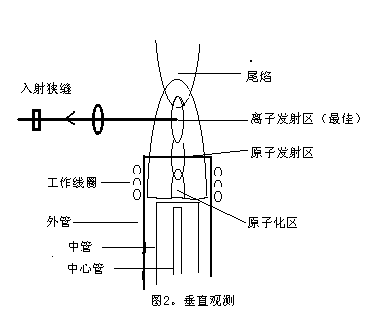

　　ICP光譜儀垂直觀測：又稱為徑向觀測或者測試觀測，是采用垂直放置的ICP光譜儀炬管，“火焰”氣流方向與采光光路方向垂直;從光譜儀能夠接收整個分析區的所有信號。

對不同的元素不用進行炬管調節，是分析測試的常用觀察方式。具有更小的基體效應和干擾，特別是對有機樣品;對復雜基體也有好的檢出限?？梢詼y定任何基體的溶液，如高鹽分樣品測定、復雜樣品的分析、有機物而積炭相對不嚴重的分析。較低的氬氣消耗量。側向觀測方式的炬管是垂直炬，熱量和分析廢氣自然向上進入排氣系統。

二、水平觀測

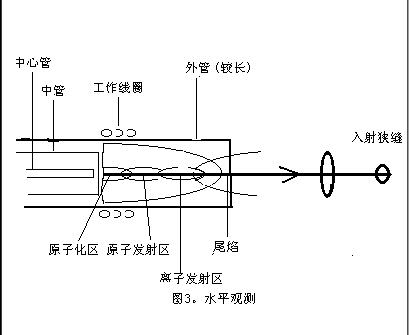

　　ICP光譜儀水平觀測：又稱為軸向觀測或端視觀測，是采用水平放置的ICP光譜儀炬管，“火焰”氣流方向與采光光路方向呈水平重合;可使整個火焰?zhèn)€個部分的光都全部通過狹縫。

　　水平觀察方式的優點是：由于整個“火焰”各個部分的光都可以被采集導致靈敏度高，對簡單樣品有較好的檢出限;其缺點：基體效應和電離干擾大，線性范圍小，炬管溶液積炭和積鹽而沾污，需要及時清洗和維護，RF功率設置不能一般不超過1350W;使用于光譜儀水質分析中。

三、雙向觀測

雙向觀測是在水平觀測的基礎上推出的，目的是為了彌補水平觀察存在易電離干擾、線性范圍下降、基體效應大的缺陷。設計思想是在水平觀察的基礎上附加一個垂直的觀察光路。

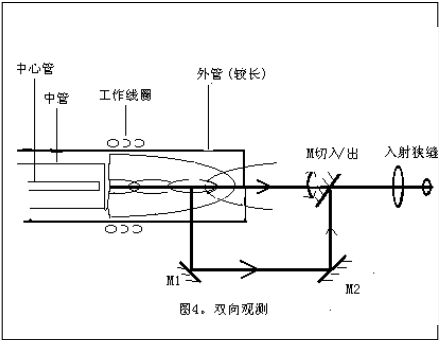

雙向觀測的矩管在其外層管的側面開個小孔或小槽，以便側面采集光信號。當反射鏡M切出光路時，即為水平觀測，此時就是一臺標準的水平觀察型的儀器。當反射鏡M切入光路時，其背面擋住軸向的光，而等離子體側面的光信號給M1、M2、M三次反射進入主光路，成為垂直觀測。顯然雙向觀測有效的拓寬了線性范圍。但需要說明的是：雙向觀測實際上是以水平觀測為主的附加垂直觀測，此時的垂直觀測不論在最佳觀察區的調整上，還是在光程上、光學聚焦以及入射狹縫等方面均不如真正的垂直觀測。水平觀察中存在的基體效應大、背景噪聲高、矩管極易沾染污染物，清洗麻煩、不適宜高功率等缺陷在雙向觀測中同樣存在。因此雙向觀測的適用范圍仍與水平觀測相似，同樣不適于高基體的領域。

四、垂直觀測的優勢

垂直觀測是ICP經典的觀測方式，它從等離子體的側面采光，測量的是離子反射區（最佳觀察區）的信號，顯然此區域的信號沒有水平觀測時整個分析通道的信號強，因此其靈敏度不及水平觀測的高，但此區域的信號能提供最佳的信背比，尤其在復雜的基體下，其信背比更為突出。同時垂直觀測不采集等離子體中原子化區和原子反射區的光信號，因此它根本不存在易電離干擾，具有非常好的線性范圍，非常小的基體效應和非常低的背景，且靈活方便。垂直觀測的矩管很短，不易沾污，大功率下也不易發熱，更適用于高基體樣品以及油樣、有機樣的直接樣品分析。
